Ventilconvettore Ferroli Jolly Top 500-3V VM Fan Coil 5,20 kw

FerroliSKU: N40126

Compila il form per richiedere un preventivo o se desideri maggiori informazioni sull'acquisto di questo prodotto.

Dettagli prodotto

Ventilconvettore Ferroli Jolly Top 500-3V VM Fan Coil 5.20 KW Commutatore CMFC in omaggio. Ventilatore di tipo centrifugo con motore AC a 3 velocità, aspirazione dal basso.

Descrizione

Struttura portante: è realizzata in lamiera zincata di adeguato spessore. Per i modelli senza mantello di copertura è previsto, montato anteriormente, un pannello di chiusura del gruppo ventilante.

Batteria di scambio termico: batteria a 3 ranghi in tubo di rame e alettatura in alluminio bloccata mediante espansione meccanica dei tubi. I collettori nella parte alta della batteria sono corredati di sfiati per l’aria, mentre nella parte bassa presentano rubinetto scarico acqua.

Bacinella raccolta condensa: realizzata in materiale termoplastico per evitare fenomeni di corrosione, permette l’installazione della macchina indifferentemente in verticale e orizzontale. è presente su entrambi i lati della macchina per favorire la rotazione della batteria.

Motore ventilatore: il motore elettrico, protetto da eventuali sovraccarichi, dispone di tre velocità con condensatore di marcia sempre inserito, direttamente accoppiato ai ventilatori ed ammortizzato da supporti elastici.

Ventilatore centrifugo: il gruppo ventilante è costituito da ventilatori centrifughi a doppia aspirazione con pale sviluppate in lunghezza per ottenere elevata portata con ridotto numero di giri.

Filtro aria: facilmente estraibile e rigenerabile mediante semplice lavaggio con acqua.

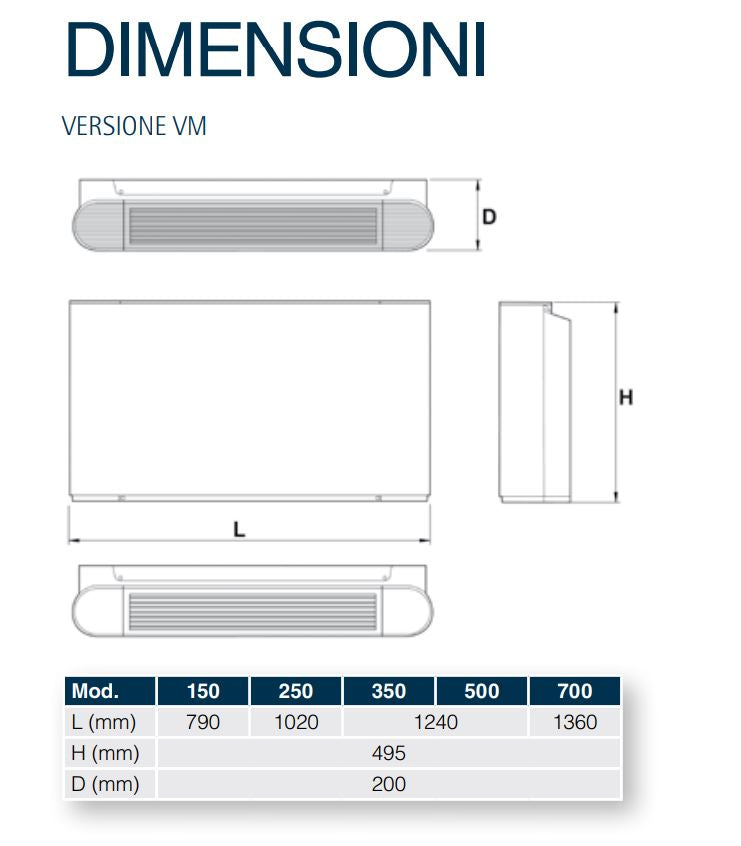

Mantello di copertura (solo VM): realizzato parte in lamiera di acciaio verniciata con polveri epossidiche e parte in materiale termoplastico anti-UV. Nella parte superiore sono inserite le griglie e lo sportellino per accedere al pannello di controllo. Disponibile nella colorazione RAL 9003.

Connessioni idrauliche: i collegamenti, posizionati sul lato sinistro, sono di tipo femmina da ¾” gas. è prevista la possibilità di ruotare la batteria che viene fornita standard con attacchi lato sinistro, spostando i collegamenti idraulici sul lato destro.

        Specifiche tecniche

        ACQUA: IN 7° - OUT 12°C - ARIA AMBIENTE: 27°C D.B 19°C W.B.

        • Potenza frigorifera totale max/med/min kW 4,65/3,8/2,92
        • Potenza frigorifera sensibile max/med/min kW 3,58/2,85/2,09
        • Portata acqua max/med/min l/h 800/654/502
        • Perdite di carico lato acqua max/med/min kPa 57/40/25

        ACQUA: IN 45° - OUT 40°C - ARIA AMBIENTE: 20°C

        • Potenza termica max/med/min kW 5,2/3,95/3
        • Portata acqua max/med/min l/h 894/679/516
        • Perdite di carico lato acqua max/med/min kPa 57/37/23

        Dati Generali

        • Portata aria max/med/min m³/h 790/560/392
        • Portate aria con solo batteria principale per pressione statica disponibile 0/12/30 Pa
        • max m³/h 852/808/731
        • med m³/h 806/767/690
        • min m³/h 621/582/500
        • Portate aria con batterie principale e ausiliaria per pressione statica disponibile 0/12/30 Pa
        • max m³/h 837/790/710
        • med m³/h 796/752/676
        • min m³/h 612/573/478
        • Potenza assorbita max/med/min W 91/54/34
        • Corrente assorbita max/med/min A 0,40/ 0,23/0,15
        • Potenza sonora max/med/min dB(A) 59/51/43
        • Pressione sonora (misurata a 1 mt di distanza in camera riverberante) max/med/min dB(A) 48/39/31
        • Motore tipo AC 3 velocità
        • N° ventilatori (centrifughi) N° 2
        • Massima pressione di esercizio bar 16
        • Contenuto acqua batteria principale 3R  0,90 L
        • Attacchi batteria principale 3R F " 3/4" G
        • Attacchi scarico condensa mm 18,5
        • Peso lordo/netto versione VM kg 31/24
        • Alimentazione V-ph-Hz 230-1-50
