Dettagli prodotto

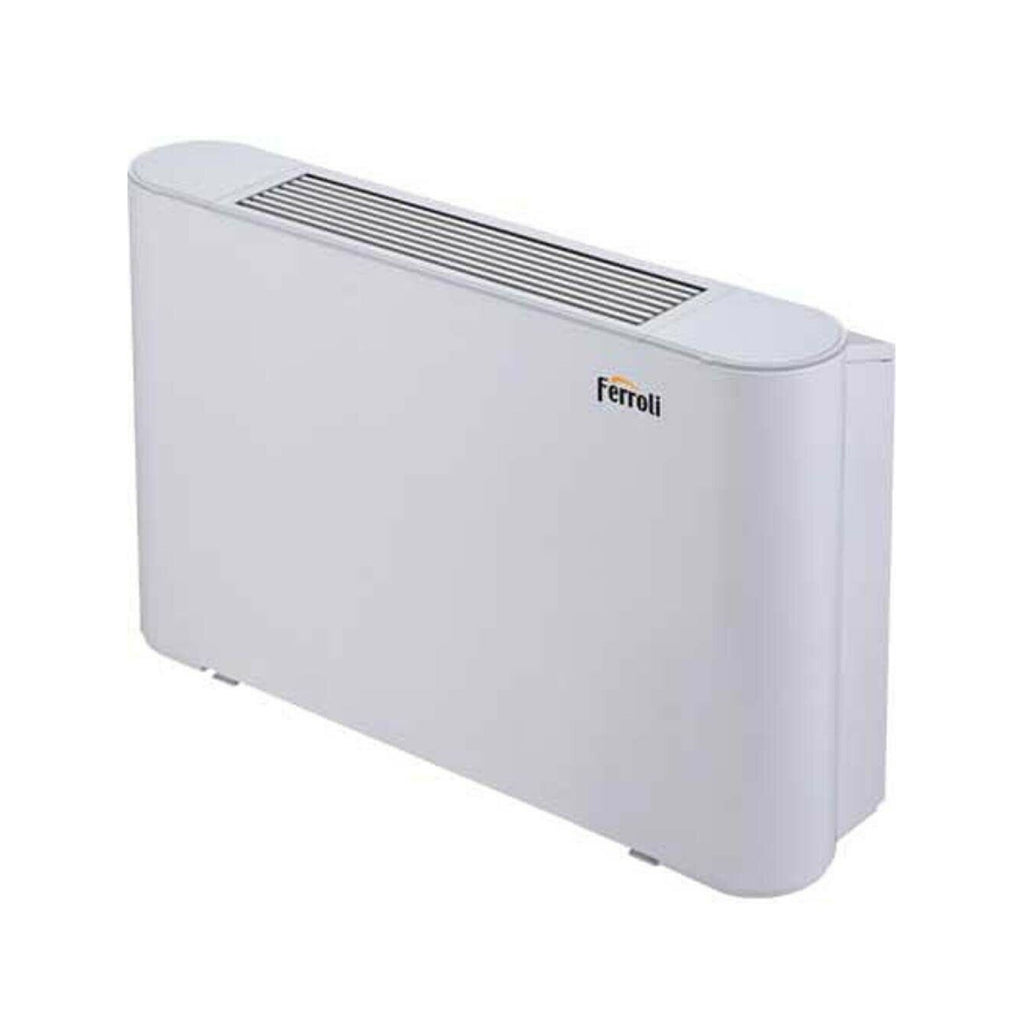

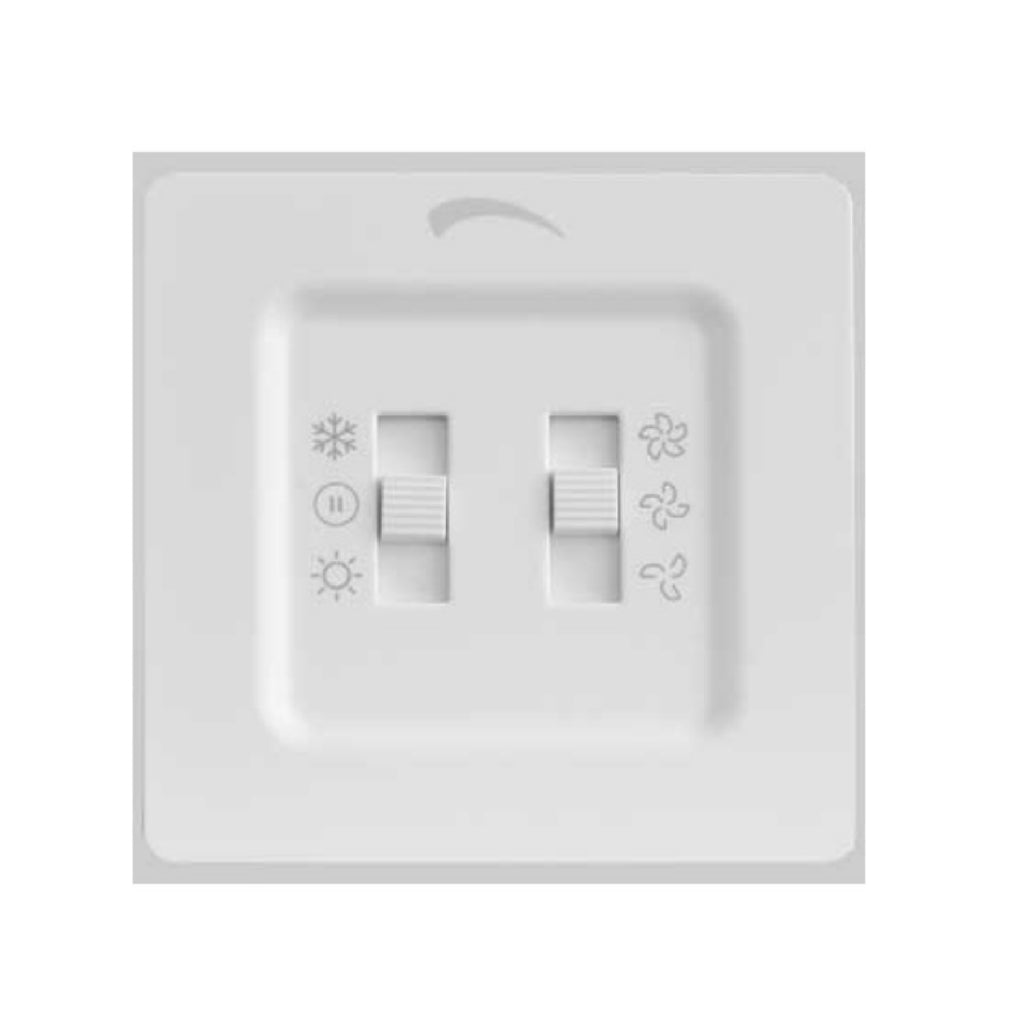

Ventilconvettore Ferroli Jolly Top 350-3V VM Fan Coil 4.10 KW Commutatore CMFC in omaggio. Ventilatore di tipo centrifugo con motore AC a 3 velocità, aspirazione dal basso.
Descrizione
Struttura portante: è realizzata in lamiera zincata di adeguato spessore. Per i modelli senza mantello di copertura è previsto, montato anteriormente, un pannello di chiusura del gruppo ventilante.
Batteria di scambio termico: batteria a 3 ranghi in tubo di rame e alettatura in alluminio bloccata mediante espansione meccanica dei tubi. I collettori nella parte alta della batteria sono corredati di sfiati per l’aria, mentre nella parte bassa presentano rubinetto scarico acqua.
Bacinella raccolta condensa: realizzata in materiale termoplastico per evitare fenomeni di corrosione, permette l’installazione della macchina indifferentemente in verticale e orizzontale. è presente su entrambi i lati della macchina per favorire la rotazione della batteria.
Motore ventilatore: il motore elettrico, protetto da eventuali sovraccarichi, dispone di tre velocità con condensatore di marcia sempre inserito, direttamente accoppiato ai ventilatori ed ammortizzato da supporti elastici.
Ventilatore centrifugo: il gruppo ventilante è costituito da ventilatori centrifughi a doppia aspirazione con pale sviluppate in lunghezza per ottenere elevata portata con ridotto numero di giri.
Filtro aria: facilmente estraibile e rigenerabile mediante semplice lavaggio con acqua.

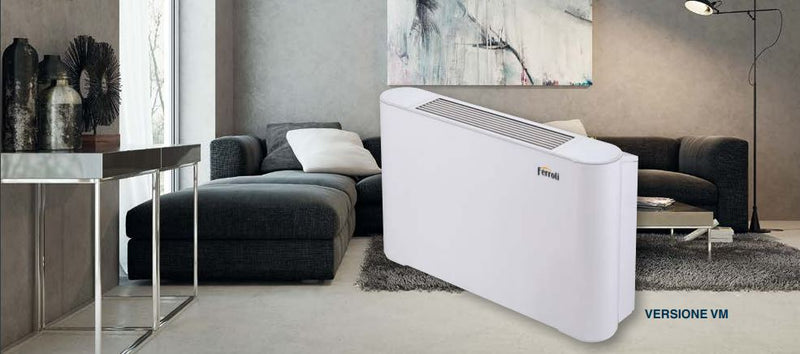

Mantello di copertura (solo VM): realizzato parte in lamiera di acciaio verniciata con polveri epossidiche e parte in materiale termoplastico anti-UV. Nella parte superiore sono inserite le griglie e lo sportellino per accedere al pannello di controllo. Disponibile nella colorazione RAL 9003.
Connessioni idrauliche: i collegamenti, posizionati sul lato sinistro, sono di tipo femmina da ¾” gas. è prevista la possibilità di ruotare la batteria che viene fornita standard con attacchi lato sinistro, spostando i collegamenti idraulici sul lato destro.
Specifiche tecniche
ACQUA: IN 7° - OUT 12°C - ARIA AMBIENTE: 27°C D.B 19°C W.B.
- Potenza frigorifera totale max/med/min kW 3,85/3,19/2,46
- Potenza frigorifera sensibile max/med/min kW 2,91/2,36/1,77
- Portata acqua max/med/min l/h 662/549/423
- Perdite di carico lato acqua max/med/min kPa 38/27/17
ACQUA: IN 45° - OUT 40°C - ARIA AMBIENTE: 20°C
- Potenza termica max/med/min kW 4,1/3,3/2,48
- Portata acqua max/med/min l/h 705/568/427
- Perdite di carico lato acqua max/med/min kPa 36/25/15
Dati Generali
- Portata aria max/med/min m³/h 595/447/319
- Portate aria con solo batteria principale per pressione statica disponibile 0/12/30 Pa
- max m³/h 636/595/513
- med m³/h 472/421/337
- min m³/h 337/266/181
- Portate aria con batterie principale e ausiliaria per pressione statica disponibile 0/12/30 Pa
- max m³/h 635/593/494
- med m³/h 477/423/327
- min m³/h 342/268/180
- Potenza assorbita max/med/min W 51/32/19
- Corrente assorbita max/med/min A 0,22/0,14/0,08
- Potenza sonora max/med/min dB(A) 52/44/36
- Pressione sonora (misurata a 1 mt di distanza in camera riverberante) max/med/min dB(A) 39/32/23
- Motore tipo AC 3 velocità
- N° ventilatori (centrifughi) N° 2
- Massima pressione di esercizio bar 16
- Contenuto acqua batteria principale 3R 0,90 L
- Attacchi batteria principale 3R F " 3/4" G
- Attacchi scarico condensa mm 18,5
- Peso lordo/netto versione VM kg 31/24
- Alimentazione V-ph-Hz 230-1-50
